製版機材
製版機材
紗張機
エアー式クランプバー／メッシュテンショナー
低コスト・簡易タイプ
| モデル | W-60 | W-100 |
| 伸長ストローク | 60mm | 100mm |
| 大きさ（長さ×幅） | 440×250mm | 520×250mm |
| シリンダー内径 | 50mm | |
| 使用空気圧 | 0.4～0.8MPa | |
簡易エアーストレッチャー／MS-2000B
基板向け･1枚張り専用機 2段引き機構採用
| 機械寸法(W×D×H) | 2080×2030×1010mm |
| 有効枠寸法 | 950×950mm B22.5° |
| 有効紗幅 | 1550mm (60inch） |
| 供給エアー | 0.7Mpa(MAX) |
| 電源 | AC100V 1φ 5A 50/60Hz |
モーター駆動式／長台
汎用型･量産機
| 機械寸法(W×D×H) | 1500×1800～3800×925mm |
| 有効枠寸法 | 750×750mm B22.5° |
| 有効紗幅 | 1000∼1220(40～48inch) |
| 供給エアー | 0.7MPa(MAX) |
| 電源 | AC200V 3φ 15A 50/60Hz |

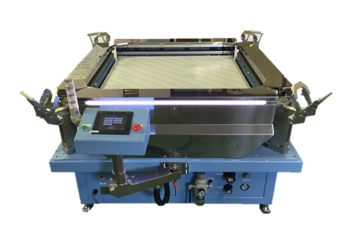

自動エアーストレッチャー／AR500
精密基板向け･高精度･高品質 1枚張り専用機
コーナークランプと可変クランプを採用し、テンションのバラつきを改善。
クランプバーを一体化することによりスクリーンの歪みを改善。
クランプバーを一体化することによりスクリーンの歪みを改善。
| 機械寸法(W×D×H) | 1700×2030×820mm |
| 有効枠寸法 | 950×950mm B22.5° |
| 有効紗幅 | 1350mm (53inch） |
| 供給エアー | 0.5Mpa(5kgf/㎡)以上 |
| 電源 | AC100V 1φ 5A 50/60Hz |
乾燥機
温風循環式/ MS-DRYER 縦型
温度管理･ゴミ不良削減
| 機械寸法(W×D×H) | 840×1400×1535mm |
| 有効枠寸法 | 950×950mm |
| 枠収納枚数 | 縦6枚 |
| 温度方式 | ヒーター |
| 電源 | AC200V 1φ 20A 50/60Hz |
温風循環式／MS-DRYER-12 横型
温度管理･ゴミ不良削減
| 機械寸法(W×D×H) | 1540×890×1895mm |
| 有効枠寸法 | 550×650mm |
| 枠収納枚数 | 縦12枚 |
| 温度方式 | ヒーター |
| 電源 | AC200V 1φ 20A 50/60Hz |
塗布機
エアー式自動塗布機／MCM-Lコーター
低コスト･汎用タイプ
| 機械寸法(W×D×H) | 1965×600×2000mm |
| 有効枠寸法 | 1000×1200mm |
| コーティング速度 | 30～800cm/min |
| 供給エアー | 0.5MPa 4.1L/サイクル |
| 電源 | AC200V 3φ 5A |
露光機
真空密着式／MS-プリンターAタイプ
標準型･低コスト
| 機械寸法(W×D×H) | 2型:1400×1500×1150mm |
| 最大枠寸法 | 1100×1100mm |
| 密着方式 | ブロアー |
| ランプ | 3Kwメタルハライドランプ |
| 電源 | AC200V 1Φ 30A |
真空密着式／MS-プリンターFタイプ
高精度製版向け･疑似平行光搭載
| 機械寸法(W×D×H) | 2型:1480×1480×1170mm |
| 最大枠寸法 | 950×950mm |
| 密着方式 | ブロアー |
| ランプ | 3Kwメタルハライドランプ |
| 電源 | AC200V 3Φ 40A 50/60Hz |
圧着式／MS-P400
精密製版向け・疑似平行光搭載
| 機械寸法(W×D×H) | 810×700×1750mm |
| ステージガラス | 690×600mm |
| 有効焼付 | 400×400mm |
| 供給エアー | 0.4ＭPa |
| 電源 | AC200V 1Φ 20A 50/60Hz |
現像機
コンパクト自動型／MS-WASHER
低コスト･作業性･品質向上
※オプション:エアーナイフの装着も可能です。
| 機械寸法(W×D×H) | 1700×1500×2140mm |
| 有効枠寸法 | 950×950mm |
| スプレー方式 | 上下駆動式 |
| 重量 | 400kg |
| 電源 | AC200V 3φ 50A 50/60Hz |
ライン自動タイプ／三層式現像機
製版コスト削減･作業性･品質向上
| 機械寸法(W×D×H) | 3500×1400×2200mm |
| 有効枠寸法 | 950×950mm |
| スプレー方式 | 上下駆動式 |
| エアーナイフ | ブロアー式 |
| 電源 | AC200V 3φ 50A 50/60Hz |
移動式高圧洗浄機／パワージェッター
低コスト･小スペース･作業効率向上
| 機械寸法(W×D×H) | 380×408×640mm |
| ポンプ | 三連式ピストンタイプ |
| 水量 | 10ℓ/分 |
| 給水方式 | 自吸・水道直結兼用 |
| 電源 | AC00V 1φ 0.7kW |
膜厚計
エアー式膜厚計／MS-TM
低コスト･高品質･品質向上
※オプション:プリンター、ステージテーブル装着可能です
| 機械寸法(W×D×H) | 440×870×455mm |
| 有効枠寸法 | 950×950mm |
| 測定精度 | ±0.002mm(20℃） |
| 供給エアー | 0.5Mpa(MAX) |
| 電源 | AC100～240V 1Φ 50/60Hz |
電磁式簡易膜厚計／サンコー電子 SP-3300D
プローブ式･簡単操作
| 機械寸法(W×D×H) | 190×200×54mm |
| 測定範囲 | 0～300μm(特注:0～500μm） |
| 測定精度 | 均一面対して±1μmまたは表示値の±2% |
| 表示分解能 | 1μm |
| 電源 | AC100～240V 1φ 1.3A |
検査機
ハニカムボード型/ピンホール検版機
視認性･作業性向上･検査ミス低減
※オプション:フットスイッチにて版を自動昇降可能です
| 機械寸法(W×D×H) | 1000×650×1600mm |
| 有効枠寸法 | 1000×1000mm |
| 検版部 | ハニカムボード |
| 照明系 | 100W×3本蛍光灯 |
| 電源 | AC100V 1Φ 5A 50/60Hz |
フィルム
ドラム方式／イメージセッター
スクリーン製版ポジフィルム作製用
| 機械寸法(W×D×H) | 1120×2485×1170mm |
| フィルムサイズ | W660/610/558/508×D940/812mm |
| 解像度 | 4,000dpi |
| 速度 | 5分/枚（出力） 10.5分/枚（出力+現像） |
| RIP | FOUNDER |
インキジェットプリンター／JVシリーズ
ポジフィルム作製用・水系タイプ
| 機械寸法(W×D×H) | 2775×700×1392mm |
| 解像度 | 360～1440dpi |
| 印刷方式 | オンデマンドピエゾヘッド |
| 最大作図幅 | 1610mm |
| 電源 | AC100～120V/220～240V 1φ |
ライトテーブル
ライトテーブル／LTR-A0
ポジフィルム･製版検査用
| 型 | スタンダード | 大型 |
| 本体寸法 | 1000×800×750 | 1400×915×750 |
| ガラス寸法 | 1000×800 | 1400×915 |
| 蛍光灯 | 32W×2 | 40W×3 |
| 電源 | AC100V φ1 | AC100V φ1 |
